Аннотация
В работе экспериментально исследован резонанс, частота которого определяется распределённой ёмкостью среды, а не дискретным конденсатором в цепи. Обнаружено, что изменение ёмкости от 0,47 до 4,7 мкФ не влияет на частоту колебаний, а средний ток от источника питания отсутствует. Представлен видеоролик с демонстрацией настройки системы в рабочую точку.
1. Введение
В классической электродинамике резонанс в электрической цепи описывается уравнением Томсона, в котором частота колебаний определяется параметрами индуктивности и ёмкости. В случае LC-контура частота однозначно связана с ёмкостью конденсатора, включённого в цепь.
В данной работе представлены результаты экспериментального исследования резонанса, в котором эта связь нарушается. Обнаружено, что частота колебаний не зависит от ёмкости дискретного конденсатора, включённого в цепь, и определяется исключительно распределённой ёмкостью среды. Экспериментально показано, что вариация ёмкости от 0,47 до 4,7 мкФ не изменяет частоту резонанса.
Ключевым результатом является наблюдение, что в установившемся резонансном режиме короткое замыкание обкладок конденсатора не влияет на ток потребления от источника питания. Это прямо указывает на то, что конденсатор не участвует в энергообмене, а резонанс поддерживается за счёт энергии, запасённой в распределённой ёмкости среды.
2. Схема эксперимента
2.1 Топология включения

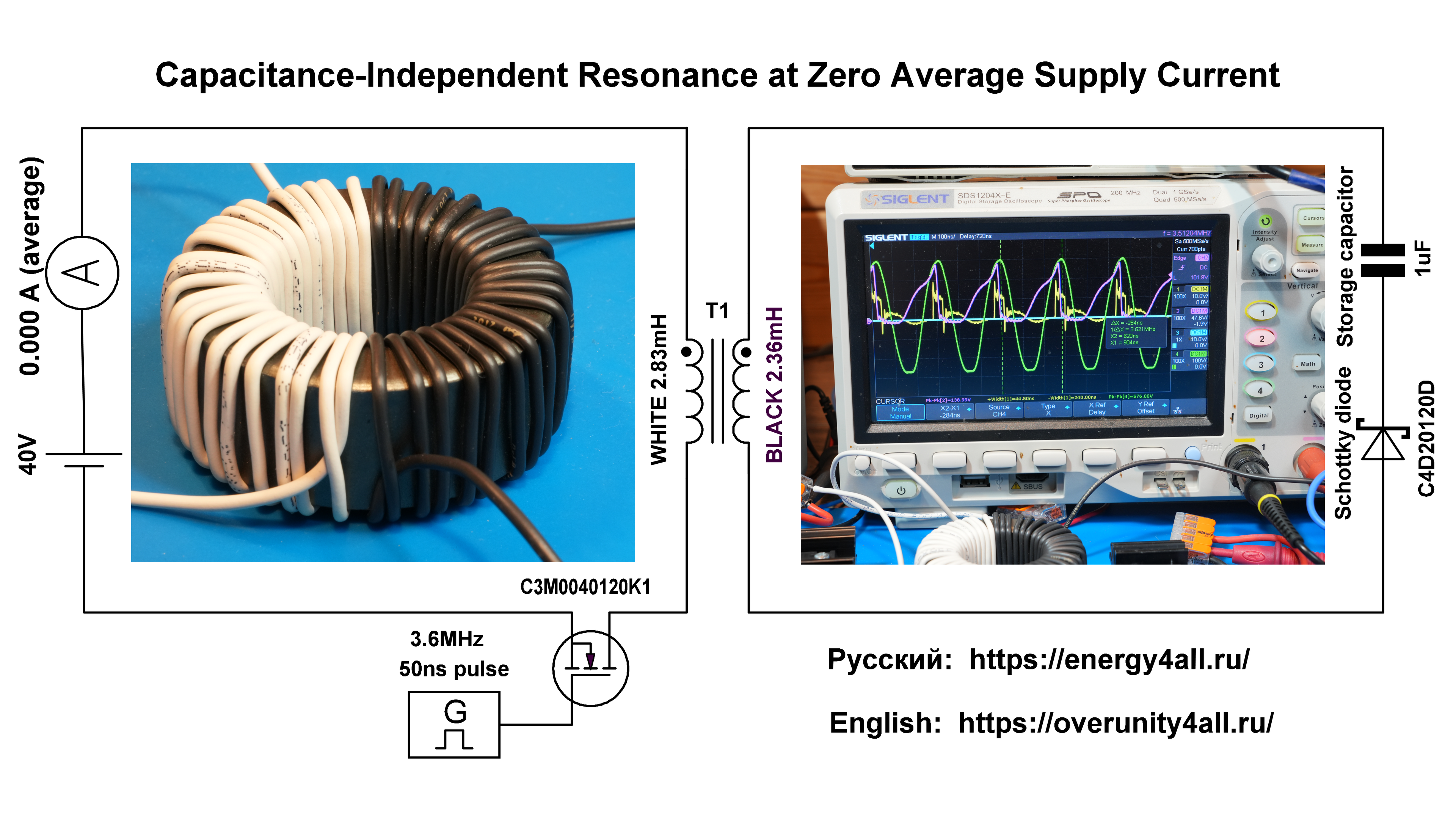

Первичная цепь: источник питания (12–50 В) → первичная обмотка T1 → сток Q1 → исток Q1 → минус источника. Ключ Q1 включён по схеме с общим истоком (low-side switch).
Вторичная цепь: последовательная цепь из диода D1 и конденсатора C1 подключена параллельно вторичной обмотке Ls.
Управление ключом: генератор сигналов задаёт частоту и длительность импульса. Сигнал поступает через оптическую развязку на драйвер, подключённый напрямую к затвору и истоку Q1.

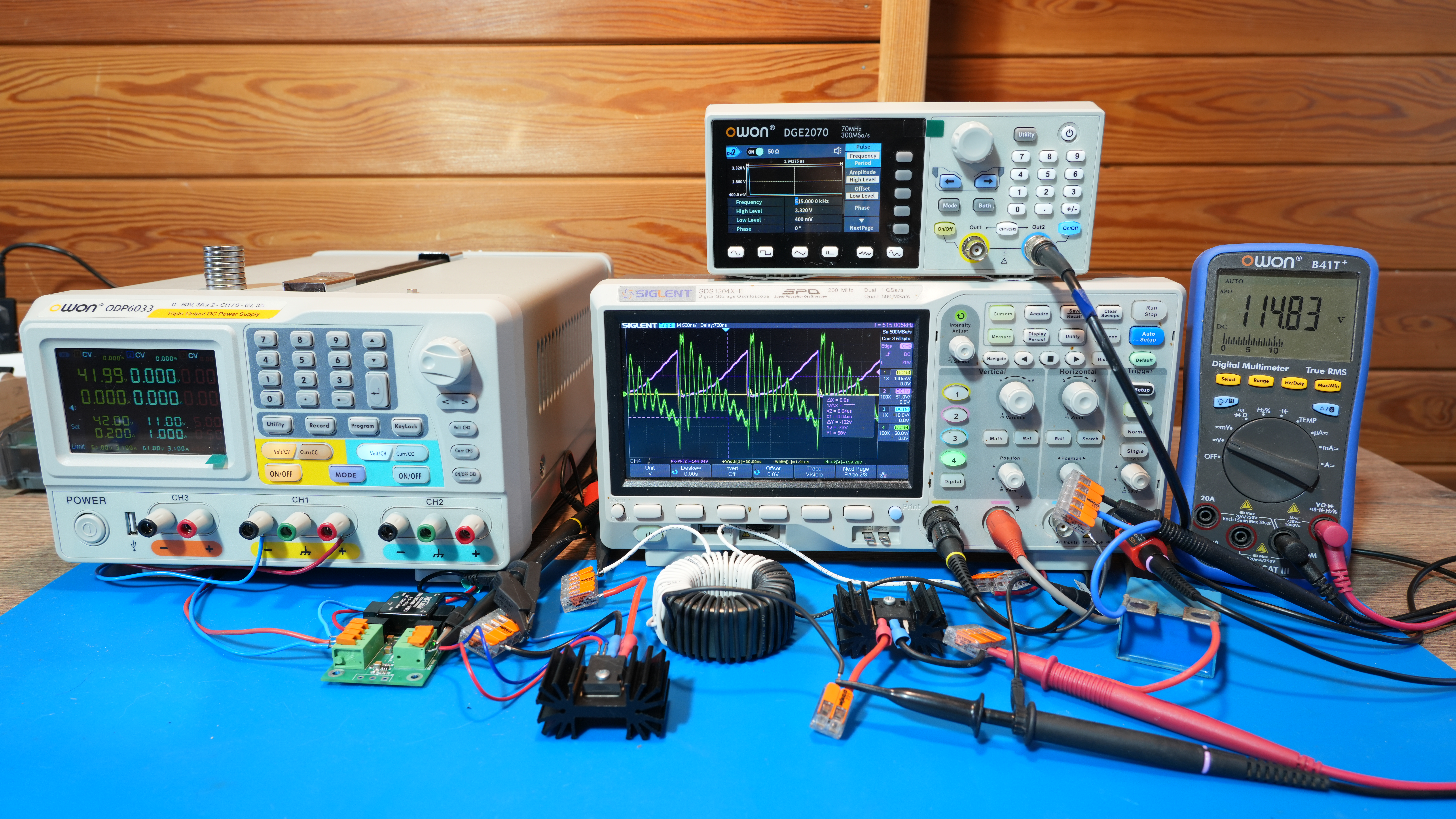

Измерения: жёлтый луч осциллографа — затвор Q1, бордовый — сток Q1, зелёный — вторичная обмотка трансформатора.

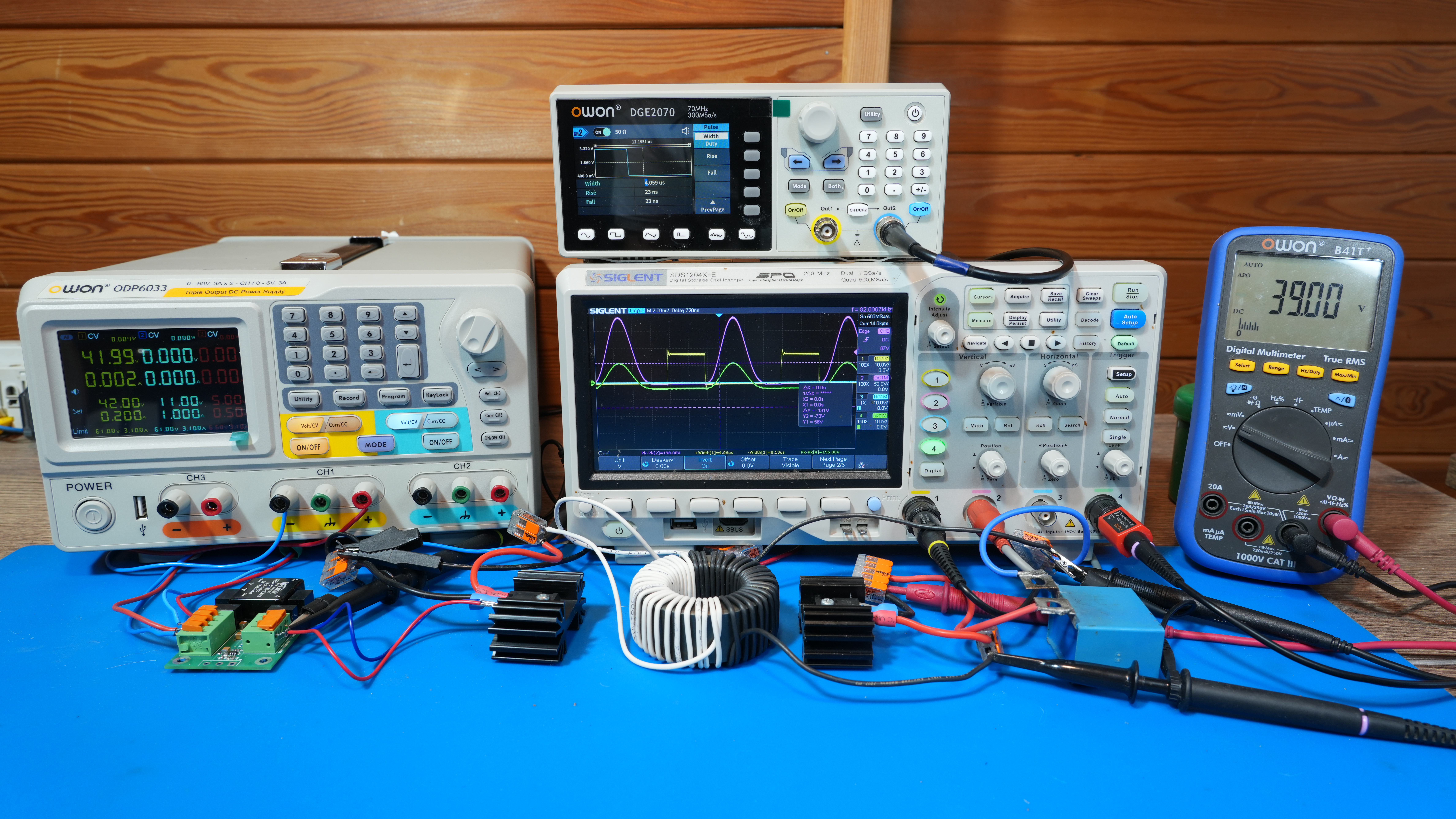

Питание: все измерения проводились от автономного источника Termo 1012, запитанного от автомобильного аккумулятора, что исключает влияние сетевых наводок.
2.2 Компонентная база
| Компонент | Обозн. | Характеристики | Назначение |
|---|---|---|---|
| Генератор сигналов | G1 | DGE2070 | Установка частоты и длительности импульса |
| MOSFET | Q1 | C3M0040120k1 (SiC, 1200 В, 40 мОм) | Силовой ключ (нижнее плечо) |
| Трансформатор | T1 | Кольцо 63×38×25 мм, MnZn, Lp=2,83 мГн, Ls=2,36 мГн | Связанный дроссель |
| Оптическая развязка | U1 | ISO721MD | Изоляция сигнала управления |
| Драйвер | U2 | 1EDN6550B (5 А) | Управление затвором |
| Диод | D1 | C4D20120D (SiC Шоттки, 20 А, 1200 В) | Выпрямление во вторичной цепи |
| Конденсатор | C1 | 1 мкФ (варьируется 0,47–4,7 мкФ) | Накопительный |
3. Методика измерений
- LCR-метр: MS5308 — измерение индуктивностей и ёмкостей на частоте 100 кГц.
- Осциллограф: Siglent SDS1204X-E (200 МГц, 1 ГВыб/с).
- Мультиметр: B41T — измерение напряжения на накопительном конденсаторе C1.
Подключение щупов: все минусовые щупы подключены к минусу источника питания (общий провод).
Каналы осциллографа: жёлтый → Vgs (затвор-исток), бордовый → Vds (сток-исток), зелёный → вторичная обмотка T1.
Поскольку ключ Q1 включён по схеме с общим истоком, все сигналы измеряются относительно общего провода — это позволяет использовать стандартные щупы без дифференциальных измерений.
4. Экспериментальные результаты
4.1. Видеодемонстрация настройки резонанса

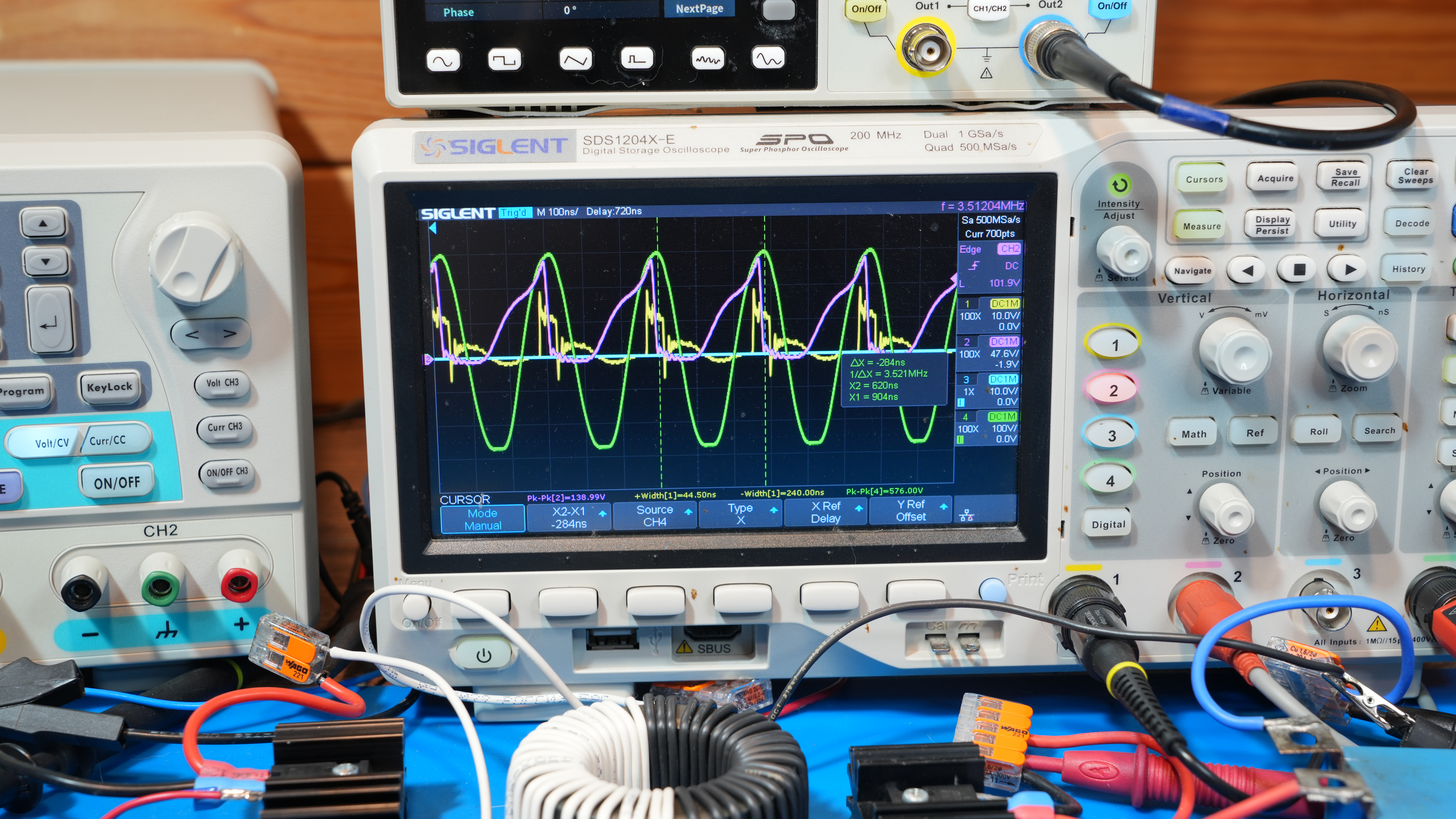

Видеодемонстрация настройки ёмкостно-независимого резонанса начинается с сигналов при частоте генератора 80 кГц. На осциллографе видно появление высоковольтного импульса ЭДС самоиндукции (бордовый луч) на первичной обмотке и его зеркальное отражение на вторичной (зелёный луч).
При изменении длительности импульса более чем в два раза амплитуда ЭДС самоиндукции не изменилась. Далее показано уменьшение длительности сигнала до 50 нс и постепенное увеличение частоты генератора до трёх и более мегагерц. В некоторый момент на вторичной обмотке (зелёный луч) образуются ярко выраженные резонансные колебания — именно на их частоту выполняется дальнейшая настройка.
Амплитуда гармонических колебаний на вторичной обмотке достигает 500 В против 160 В на первичной — при равном количестве витков и примерно равной индуктивности это противоречит представлениям о коэффициенте трансформации. При этом на одном замкнутом магнитопроводе сосуществуют две сигнатуры: пилообразная на первичной и гармоническая на вторичной.
4.2 Энергетический баланс (U_ИП = 125 В, без щупов)
| Параметр | Значение |
|---|---|
| Напряжение источника (U_ИП) | 125 В |
| Ток ИП при постоянном генераторе | 0,130 А |
| Потолок заряда (max) | 390 В |
| Ёмкость C | 3 мкФ |
| Резонанс | 100 нс / 210 нс (310 нс, 3,226 МГц) |
| Первичная индуктивность L1 | 13,6 мГн |
| Вторичная индуктивность L2 | 12,9 мГн |
| Шунт | 0,5 Ом |
5. Обсуждение
Классический подход рассматривает передачу энергии через ток проводимости. Однако в данном эксперименте наблюдается иной механизм. На первичной обмотке фиксируется сигнал пилообразной формы — это указывает на то, что изменение ЭДС самоиндукции происходит не непрерывно, а прерывается. Спад пилообразного сигнала приходится на максимум амплитуды гармонических колебаний на вторичной обмотке.
Это означает, что прерывается не ток, а процесс изменения магнитного потока. В результате возникает скачок ∂B/∂t, который порождает мощную ЭДС самоиндукции — не десятки, а сотни вольт.
5.1 Противоречия классической теории цепей
- Коэффициент трансформации: при равном числе витков классическая теория требует равенства напряжений; в эксперименте 500 В против 160 В (отношение 3,1).
- Передача энергии через ток: энергия передаётся после закрытия ключа, когда возникает ЭДС самоиндукции, а не в момент протекания тока.
- КЗ вторичной обмотки: не влияет на средний ток потребления, который остаётся равным нулю.
- Резонансная частота: установка параллельного конденсатора не меняет частоту, вопреки формуле Томсона.
- Две сигнатуры на одном магнитопроводе: пилообразная на первичной и гармоническая на вторичной — магнитный поток не одинаков для обеих обмоток.
- Частота выше предела материала: устойчивый резонанс выше 3 МГц при предельной рабочей частоте феррита ≤ 1–2 МГц.
5.2 Объяснение через уравнения Максвелла
Все наблюдаемые эффекты описываются уравнениями Максвелла. ЭДС самоиндукции возникает не от тока, а от изменения магнитного потока:
Пилообразная форма на первичной обмотке показывает, что изменение магнитного потока происходит неравномерно, а спад пилы совпадает с максимумом гармонических колебаний на вторичной обмотке. Энергия передаётся через поле, а не через ток:
Проводники лишь направляют поле; короткое замыкание вторичной обмотки не влияет на ток потребления, поскольку энергия идёт через поле, минуя замкнутый контур.
6. Заключение
В ходе исследования обнаружен и зафиксирован устойчивый режим ёмкостно-независимого резонанса в однотактном преобразователе с трансформатором на замкнутом ферритовом магнитопроводе. Эффект проверялся на десяти различных кольцевых магнитопроводах, отличающихся диаметром, материалом и количеством витков, — во всех случаях он стабильно воспроизводился.
- Передача энергии от первичной обмотки ко вторичной осуществляется импульсом ЭДС самоиндукции, а не током проводимости.
- Частота резонанса определяется распределённой ёмкостью среды, а не дискретным конденсатором.
- Короткое замыкание вторичной обмотки не влияет на средний ток потребления.
- На вторичной обмотке наблюдаются гармонические колебания амплитудой до 500 В при 160 В на первичной и равном числе витков.
Наблюдаемые аномалии не вступают в противоречие с уравнениями Максвелла, но требуют пересмотра классических инженерных интерпретаций, основанных на интегральных параметрах цепей.
