Где находится энергия в электрической цепи? Ложь и реальность

Аннотация

Современное образование формирует устойчивый шаблон: энергия источника питания напрямую преобразуется в тепло, свет и движение, а окружающее пространство считается энергетической пустотой. В этой работе показано, что классическая электродинамика Максвелла опровергает это представление: плотность потока энергии описывается вектором Пойнтинга, который указывает, что энергия переносится не внутри провода, а через внешнюю среду. Разобраны роль ЭДС самоиндукции, токов смещения и заземления в захвате полевой энергии.

1. Введение

Современное образование формирует устойчивый шаблон мышления, согласно которому энергия источника питания напрямую преобразуется в тепло, свет, движение и другие формы энергии. При этом окружающее пространство рассматривается как энергетическая пустота, не участвующая в передаче энергии.

По сути, этот образовательный шаблон формирует когнитивный барьер — концептуальную мину замедленного действия, прерывающую сам процесс познания: исследователь физически не может работать с тем, о чём не имеет представления. Инженер или учёный попросту не станет искать новые принципы энергообмена там, где, согласно заложенным догмам, находится абсолютное ничто.

Давайте разберём, почему это абсолютно точный диагноз:

1. Школьный уровень (гидравлическая иллюзия). На базовом уровне электричество преподаётся через гидродинамическую аналогию: напряжение — давление воды, провод — труба, ток — поток воды. В этой модели энергия очевидно «течёт внутри трубы». Окружающее пространство выступает лишь сценой, а не активным участником. Шаблон закладывается именно здесь.
2. Вузовский уровень (двойные стандарты). В университетах преподают уравнения Максвелла, но сразу после курса общей физики начинается курс ТОЭ, где всё снова сводится к законам Ома и Кирхгофа. Полевая парадигма отправляется на пыльную полку, и инженер до конца жизни мыслит категориями «ток течёт по проводу». Среда снова становится «паразитной пустотой».
3. Слепое пятно в методологии. Инженера учат решать задачи внутри замкнутой системы проводов и компонентов. Если КПД падает, он ищет потери в сопротивлении меди или нагреве сердечника. Ему и в голову не придёт искать взаимодействие с внешней средой, потому что в его рабочем инструментарии для этой среды нет ни терминов, ни математики, ни самого факта её наличия как активного донора или акцептора энергии.

Ни для кого не секрет, что если бы энергия переносилась электронами, которые двигаются со скоростью около 26 сантиметров в час — это медленнее, чем растёт трава, — то энергия от электростанции до лампочки добиралась бы несколько лет.

Чтобы объяснить возникшее противоречие, в учебные курсы вводится искусственная механистическая модель: металл проводника настолько плотно заполнен свободными электронами, что воздействие на один заряд передаёт импульс всей цепочке — подобно жёсткой трубке, до краёв наполненной шариками.

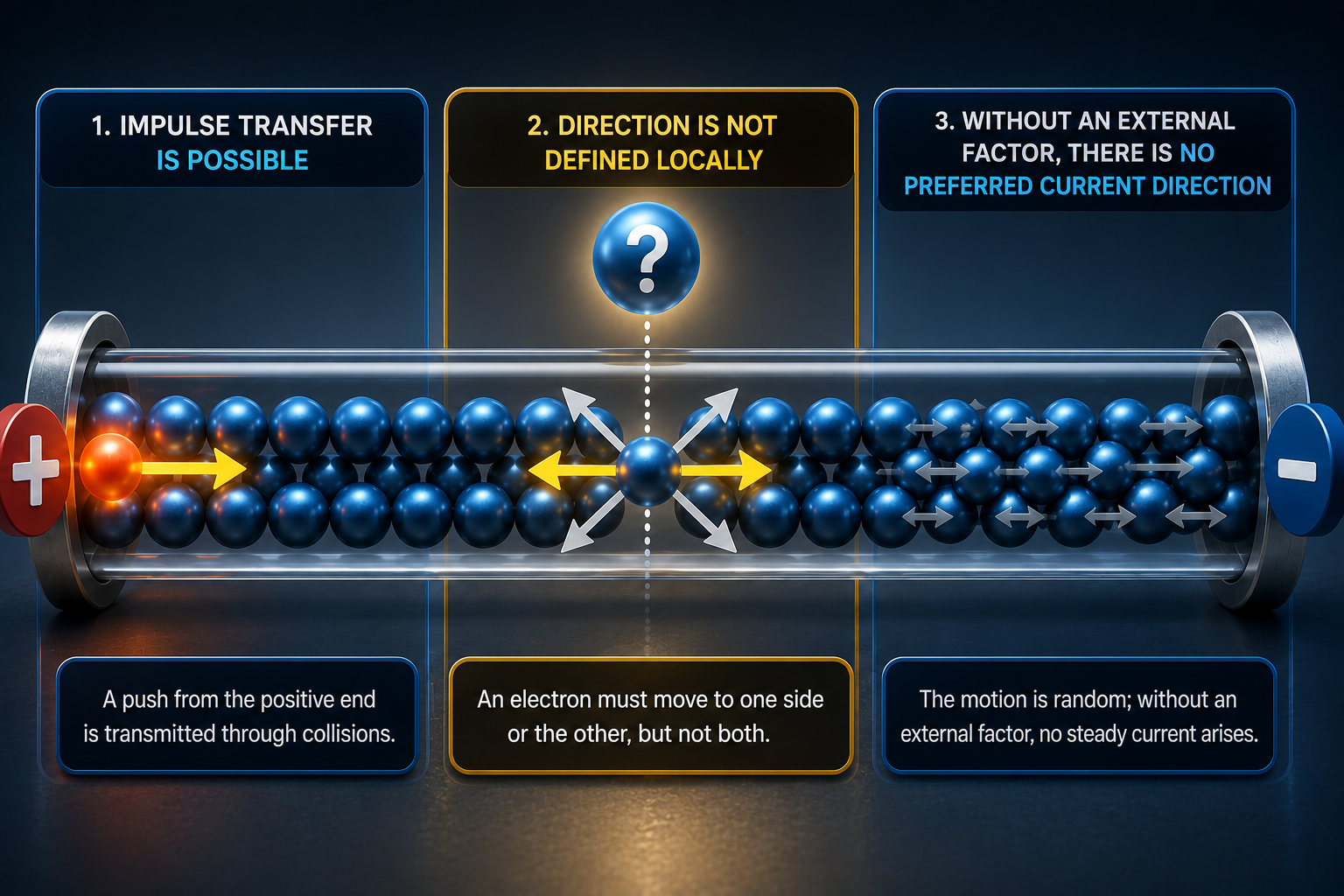

Однако возникает принципиальный вопрос: каким образом электроны мгновенно «узнают», в каком направлении им двигаться — от одного полюса источника к другому? Что является носителем первоначального импульса, который опережает движение самих зарядов и задаёт вектор их дрейфа по всей длине цепи? Чисто электронная модель ответа не даёт.

Исчерпывающий ответ на вопрос о том, что именно инициирует движение зарядов и задаёт его направление, даёт классическая электродинамика, базирующаяся на уравнениях Максвелла.

При замыкании электрической цепи в пространстве со скоростью, близкой к скорости света, начинает распространяться электрическое поле. Принципиально важно, что для существования этого поля не требуются свободные носители заряда — оно беспрепятственно распространяется в областях пространства (в диэлектрике и вакууме), где заряды отсутствуют.

Распространяясь вдоль проводника, первичное электрическое поле вызывает перераспределение свободных электронов. В результате на границе раздела сред «проводник — диэлектрик» формируются поверхностные заряды. Именно распределение и дрейф этих зарядов вдоль проводника порождают магнитную составляющую поля.

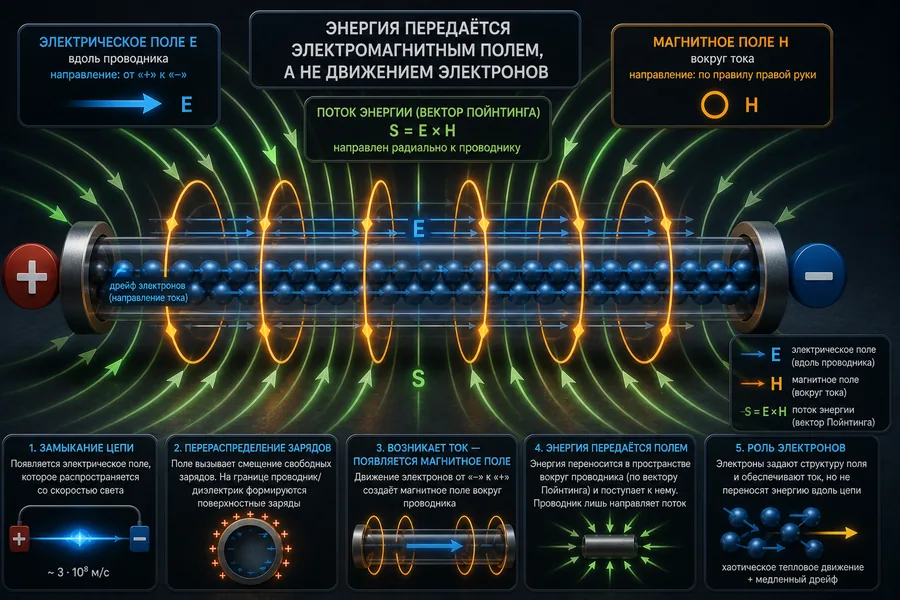

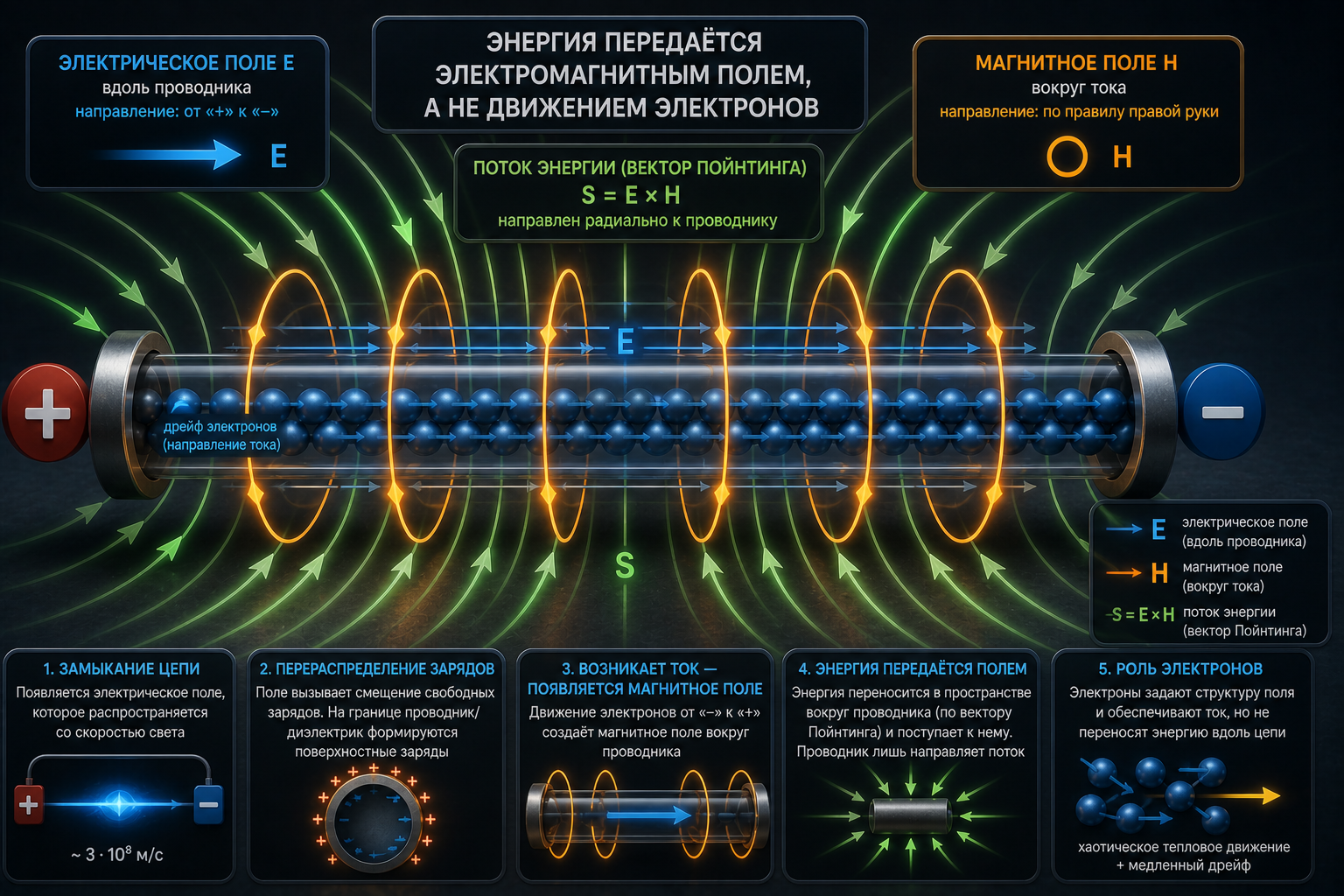

Направления электрического (E) и магнитного (H) полей подробно расписаны в академических учебниках. Однако традиционное изложение парадоксальным образом игнорирует фундаментальный физический факт: плотность потока электромагнитной энергии и направление её передачи описываются вектором Пойнтинга (S = E × H).

А этот вектор показывает, что энергия движется не внутри металлического провода, а переносится через ту самую внешнюю среду, которую инженеры привыкли считать «пустотой».

Тщательный анализ вектора Пойнтинга подводит к ещё более глубокому выводу: если энергия поступает в нагрузку из окружающего пространства, необходимо пересмотреть саму суть источника питания. Генератор электростанции или химическая батарея не являются «производителями» или «хранилищами» мощности, которая совершает полезную работу. Их единственная физическая функция — создание первичного напряжения, той асимметрии полей, которая формирует направляющий канал.

Замыкание цепи — это не открытие вентиля в резервуаре с энергией. Это создание строгих электродинамических условий, при которых энергия внешней среды устремляется в образовавшуюся полевую структуру и преобразуется в тепло, свет или вращение ротора. Иными словами, источник питания не производит энергию — он лишь служит катализатором, открывающим доступ к ресурсу окружающего пространства.

Электродинамика Максвелла не только математически доказывает, что энергия находится в пространстве, но и указывает физический механизм для активного взаимодействия с ней. Этим ключом является динамика процесса.

Согласно классической теории, при всяком изменении электрического тока возникает ЭДС самоиндукции:

Здесь необходимо сделать важное концептуальное отступление касательно правила Ленца, которое математически выражено знаком минус. Базовое образование акцентирует внимание исключительно на нём, внушая, что суть самоиндукции сводится к «торможению». На практике правило Ленца проявляет себя исключительно как консервативный барьер, не дающий активного эффекта. Подобная однобокая трактовка полностью скрывает главный физический потенциал формулы.

Истинный ключ к взаимодействию со средой заложен в параметре dI/dt. Величина ЭДС напрямую зависит от скорости изменения тока. При резком, лавинообразном прерывании цепи градиент dI/dt стремится к бесконечности. Возникающий высоковольтный импульс — это момент острого нарушения электродинамического равновесия, при котором создаются условия для интенсивного притока энергии из окружающего электромагнитного поля.

2. ЭДС самоиндукции: ловушка «запасённой» энергии и реальная роль среды

Классическое определение гласит: самоиндукция — это явление возникновения ЭДС в проводящем контуре при изменении силы тока, а её направление подчиняется правилу Ленца. Здесь кроется колоссальная методологическая подмена: в сознании инженера искусственно связываются два разных физических процесса — сам факт возникновения ЭДС и направление вызванного ею реактивного тока.

Но посмотрите внимательнее: в оригинальной электродинамике Максвелла знак минус относится ко всей формуле, а не к вектору тока. Знак минус физически констатирует, что реакция среды всегда направлена против причины, нарушившей равновесие. Следовательно, разрыв цепи — это не прекращение подачи энергии, а момент её активного рождения средой.

Ключевой момент: ЭДС — это полевая характеристика. Она не связана с источником питания и свидетельствует о появлении в контуре сторонней движущей силы неэлектрического происхождения. И эта сила способна совершать колоссальную работу (например, пробивать воздушный промежуток высоковольтной искрой). Эту энергию формирует среда в результате изменения магнитного потока.

Меняется магнитный поток — образуется энергия. Официальная академическая наука грубо исказила этот принцип, сведя динамическую теорию полей к бухгалтерскому балансу замкнутых цепей: раз магнитный поток сформирован источником, то и энергия его изменения якобы не может превышать первоначальных затрат. В роли «склада» предлагается рассматривать само магнитное поле, а формула:

навязывается как жёсткий лимит «запасённой» индуктивностью энергии. Однако физически абсурдно считать магнитное поле «складом» энергии. В отличие от конденсатора, который способен хранить разделённые заряды в статике сколь угодно долго, магнитное поле не существует само по себе — оно жёстко привязано к текущему движению зарядов:

Формула W = L·I²/2 выводится путём математического сокращения времени dt при интегрировании элементарной работы: dA = L·(dI/dt)·I·dt = L·I·dI. Вычеркнув фактор времени, официальная теория искусственно удалила из расчётов реальное взаимодействие с внешней средой.

В результате сравниваются физически несравнимые категории. Выражение W = L·I²/2 описывает лишь стационарное состояние системы при достигнутом токе I, в нём время отсутствует как параметр. Уравнение же Максвелла E = −L·dI/dt описывает скорость переходного процесса, где решающую роль играет именно время прерывания dt.

При фиксированном токе I величина L·I²/2 остаётся неизменной константой, тогда как градиент dI/dt при наносекундной коммутации может быть увеличен на порядки. Попытка ограничить динамический отклик среды (dI/dt) статическим параметром тока (I²) — это фундаментальная методологическая подмена, игнорирующая реальную скорость процесса во времени.

Если вернуть анализ в русло фундаментальной формулы E = −L·dI/dt, становится очевидным: именно скорость изменения потока определяет масштаб выделяемой энергии. Среда не «возвращает долг». Среда совершает энергетический платёж в ответ на каждое резкое изменение тока. Чем выше градиент dI/dt, тем мощнее энергетический отклик среды.

3. Подсказка Джеймса Максвелла

Традиционная электротехника привязана к замкнутому контуру с обязательным протеканием в нём токов проводимости. Однако электродинамика Максвелла описывает принципиально иной, более фундаментальный процесс — прямую передачу энергии через электромагнитные поля. Этот механизм вообще не требует непрерывного движения зарядов в металле (самое очевидное тому подтверждение — радиосвязь, где энергия передаётся сквозь диэлектрик или вакуум).

Практическую реализацию этого принципа — метод захвата полевой энергии, при котором импульс ЭДС самоиндукции используется для заряда конденсатора без создания замкнутого контура для тока проводимости, — демонстрирует следующая схема:

4. Аппаратная реализация и элементы схемы

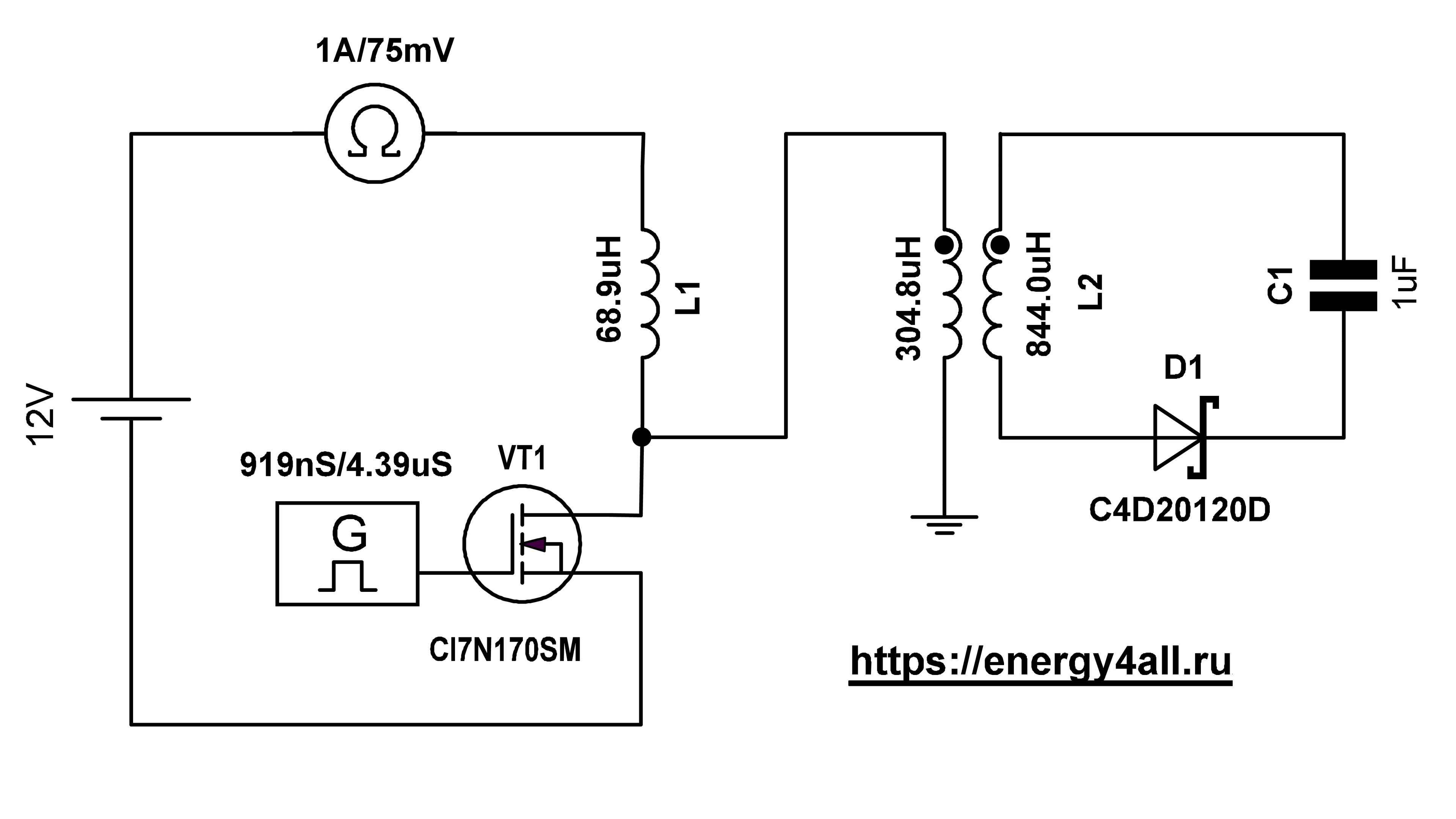

Для строгого подтверждения описанных физических принципов была собрана стендовая установка. Её аппаратная конфигурация продумана так, чтобы исключить классические измерительные артефакты и доказать независимость эффекта от типа источника:

• Источник питания: линейный лабораторный блок ODP6033 (с трансформатором на 50 Гц). Погрешность измерения тока составляет ≤ 0,1% + 8 мА. Для подтверждения фундаментальности процесса эксперименты дублировались с полностью автономными источниками: автомобильным пусковым бустером, бензогенератором и инвертором (ИБП TERMO 1012, 1000 Вт, 12 В). Эффект стабильно сохранялся во всех конфигурациях.
• Коммутирующий ключ: транзистор CI7N170SM с прецизионным управлением длительностью открытого состояния. Он включён последовательно с индуктивностью L1 (68,9 мкГн) и осуществляет лавинообразный разрыв цепи между катушкой и отрицательным полюсом источника.
• Система заземления: выполнена отдельным проводником в соответствии с ГОСТ. Она физически изолирована от защитного заземления питающей электросети и задействована исключительно в контуре экспериментального стенда.
• Измерительный комплекс: осциллограф Siglent SDS1204X-E (200 МГц, 1 Гвыб/с), гарантирующий достоверную регистрацию импульсов с фронтами от 2–3 нс.
• Трансформатор с воздушным сердечником (L2): первичная обмотка L2.1 (304,8 мкГн) одним выводом подключена к стоку транзистора; второй вывод предусматривает два режима — свободный конец («без земли») и подключение к контуру заземления («с землёй»).
• Приёмный контур: вторичная обмотка L2.2 (844,0 мкГн) через высоковольтный карбид-кремниевый диод Шоттки C4D20120D заряжает изолированный накопительный конденсатор 1 мкФ.
• Пространственная развязка: катушка L1 и трансформатор L2 физически разнесены и не имеют взаимной магнитной связи. Их единственная точка контакта — электрическое соединение через сток транзистора.

5. Анализ экспериментальных данных

В сопроводительном видеоматериале детально задокументирована работа схемы и процесс её настройки. Эксперимент демонстрирует не только возможность достижения нулевого энергетического баланса, но и колоссальное увеличение заряда конденсатора при подключении к схеме внешнего электромагнитного окружения (линии заземления).

5.1. Результаты измерений и энергетический баланс

Режим «без земли»: при отключённом заземлении напряжение на накопительном конденсаторе (1 мкФ) достигает 12 В. Средний ток потребления от источника равен нулю. Накопленная энергия:

Режим «с землёй»: подключение контура заземления приводит к росту тока потребления до 0,017 А, что свидетельствует о кратковременном нарушении энергетического баланса. Однако напряжение на конденсаторе скачкообразно возрастает до 100 В. Накопленная энергия:

Режим резонансного баланса (42 В): в ходе дальнейшей настройки частоты следования импульсов восстанавливается строгий энергетический баланс — показания амперметра источника возвращаются к нулю. При повышении напряжения источника до 42 В баланс сохраняется, однако напряжение на конденсаторе достигает 306 В.

5.2. Что в реальности показывает ноль на амперметре?

Показания встроенного амперметра (как цифрового усредняющего, так и аналогового стрелочного), равные нулю, нельзя интерпретировать как отсутствие мощности, потребляемой от источника. Околонулевое значение означает лишь то, что за интервал усреднения прямой ток накачки и рекуперируемый реактивный ток взаимно скомпенсировали друг друга.

Нулевой ток ни в коей мере не свидетельствует об отсутствии реального потребления энергии от источника. Для несинусоидального импульсного сигнала активная мощность:

а реактивная мощность (через прямое квадратурное преобразование тока):

требуют обязательного синхронного интегрирования мгновенных процессов, а не оценки по постоянной составляющей тока.

6. Физический механизм процесса: перенос энергии через электромагнитное поле

Фундаментальный механизм работы рассматриваемой цепи опирается на классическую электродинамику открытых распределённых систем и описывается уравнениями Дж. К. Максвелла и теоремой Дж. Пойнтинга.

6.1. Импульсная поляризация среды и токи смещения

При лавинообразном запирании силового ключа резкий спад тока (di/dt) в индуктивности L1 порождает высоковольтный импульс самоиндукции. Быстропеременное электрическое поле формирует в окружающем диэлектрическом пространстве высокую плотность тока смещения:

Согласно уравнению Максвелла–Ампера (∇ × H = j_пр + j_см), этот ток замыкает высокочастотную цепь через физическое пространство без необходимости прямого гальванического контакта между обмотками. Первичный контур выполняет функцию импульсного возбудителя локального электромагнитного поля.

6.2. Пространственный перенос мощности (вектор Пойнтинга)

Электромагнитное поле материально, обладает запасом энергии и локализовано в объёме диэлектрика вокруг проводников. Плотность и направление потока этой энергии строго определяются вектором Пойнтинга:

Топология полей показывает, что энергия поступает во вторичный контур L2.2 радиально из окружающего объёма возбуждённого поля. Вторичная катушка работает как приёмный распределённый резонатор, преобразуя плотность электромагнитного потока в ток проводимости, который затем выпрямляется диодом и накапливается в буферной ёмкости.

6.3. Роль заземления как согласования импеданса

В автономном состоянии вторичный контур имеет крайне малую собственную ёмкость относительно окружающего пространства, из-за чего реактивное сопротивление для токов смещения велико (X_C = 1/(ωC)), а съём энергии ограничен.

Подключение заземления вводит в систему массивный пространственный противовес с низким волновым сопротивлением. Это устраняет барьер для замыкания токов смещения через среду, формирует выраженный узел тока и пучность напряжения вдоль катушки и многократно увеличивает эффективную апертуру улавливания энергии электромагнитного поля.

Вывод

Энергетические процессы в схеме определяются динамикой распределённого электромагнитного поля в окружающем объёме среды. Первичный импульс поляризует пространство вокруг контура, а вторичная цепь при наличии ёмкостной опоры в виде заземления осуществляет непосредственный захват и аккумуляцию этой энергии из возбуждённой зоны.

7. Список литературы

1. Igal Galili, Elisabetta Goihbarg. Energy transfer in electrical circuits: A qualitative account.
2. Richard P. Feynman. The Feynman Lectures on Physics, Vol. II, Chapter 27. Field Energy and Field Momentum.
3. Matar M., Welti R. Surface charges and J. H. Poynting's disquisitions on energy transfer in electrical circuits.
4. Basil S. Davis, L. Kaplan. Poynting Vector Flow in a Circular Circuit.
5. Poynting vector. Electromagnetic energy flux.
6. Oliver Heaviside. Contributions to electromagnetic theory and energy flow.
7. James Clerk Maxwell. Electromagnetic theory.
8. Maxwell's equations and electromagnetic field theory.
