Аннотация
В эксперименте измеряется частота затухающих колебаний импульсного LC-контура при изменении внешней ёмкости. Ожидание из формулы f = 1/(2π√(LC)) — заметный сдвиг частоты. Наблюдение — частота меняется незначительно. Статья фиксирует наблюдение, протокол и список возможных объяснений, не утверждая «сверхъединичность».
1. Главный вопрос
Резонансная частота колебательного контура задаётся индуктивностью L и ёмкостью C. Если подключить внешний конденсатор, эффективная ёмкость растёт, и частота должна уменьшиться. В наблюдении при заметном изменении ёмкости частота остаётся почти неизменной.
2. Установка и схема
Установка состоит из генератора импульсов, драйвера, силового SiC MOSFET, трансформатора на ферритовом сердечнике и вторичной цепи с диодом и конденсатором. Напряжение на катушке и ток через шунт фиксируются осциллографом.

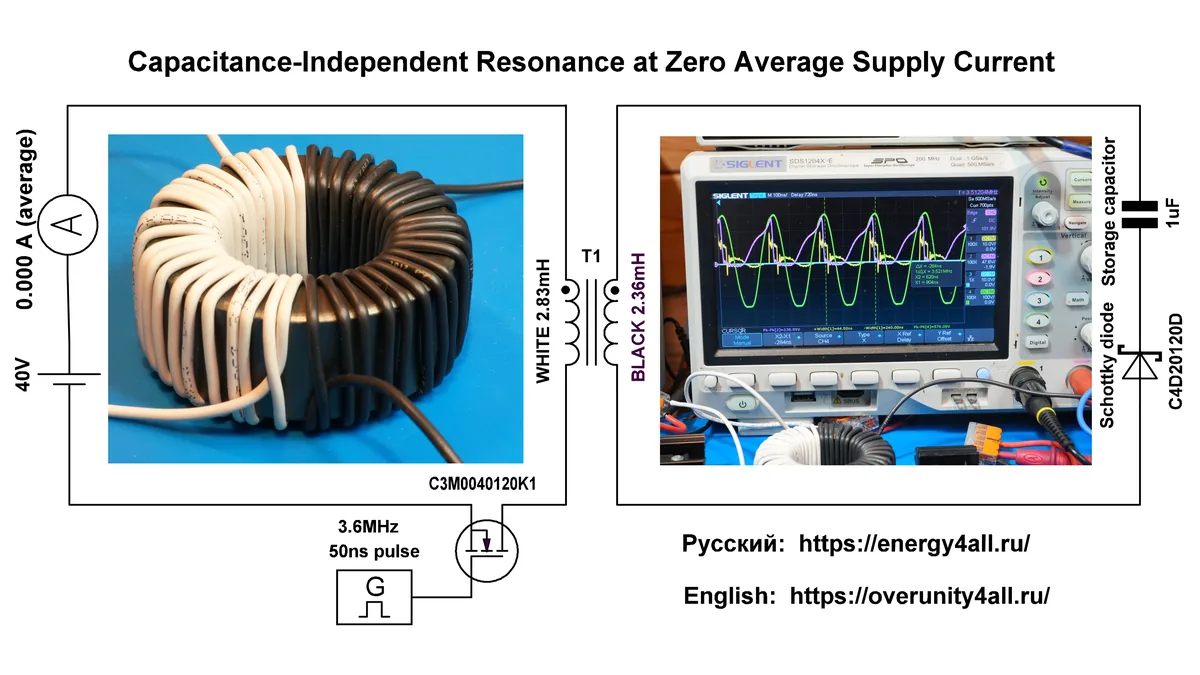

Рис. 1. Схема резонансного контура из исходных материалов проекта. (Нажмите для увеличения)
| Узел | Назначение | Примечание |
|---|---|---|
| Генератор | Импульсы возбуждения | Прямоугольные, скважность настраивается |
| Драйвер | Согласование и ключ | Силовой SiC MOSFET (напр. AIMZH120R060M) |
| L | Индуктивность (трансформатор) | Ферритовый сердечник, объект наблюдения |
| C | Внешняя ёмкость | Изменяется между сериями |
| Rшунт | Токовый шунт | Измерение тока |
3. Методика измерения
Каждая серия выполняется при фиксированных условиях, которые записываются до запуска. Меняется только внешняя ёмкость, остальное остаётся неизменным.
| Параметр | Серия A | Серия B | Серия C |
|---|---|---|---|
Внешняя ёмкость C | малая | средняя | большая |
| Напряжение возбуждения | фиксировано | ||
| Положение катушки | неизменно | ||
| Число повторов | 10 | 10 | 10 |
4. Наблюдение
На экране осциллографа наблюдаются затухающие колебания. Ниже — форма сигнала с двумя каналами: напряжение на катушке и ток. Частота оценивается по периоду между нулями сигнала.

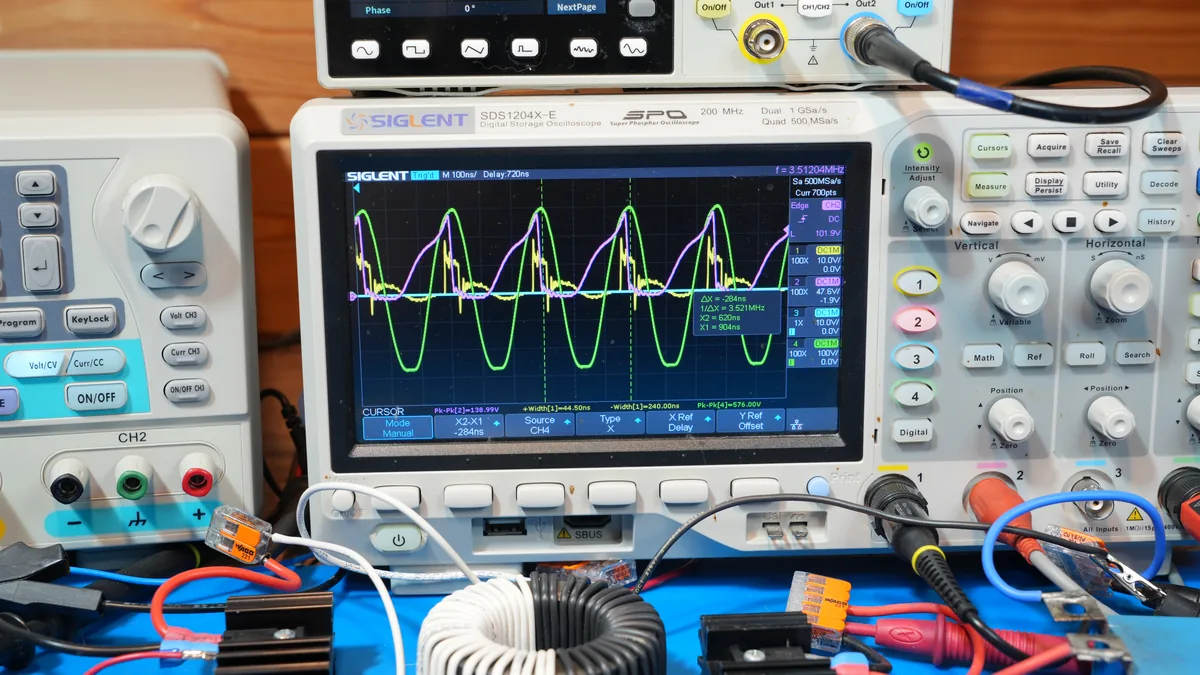

Рис. 2. Форма наблюдаемых колебаний (исходный материал проекта). (Нажмите для увеличения)

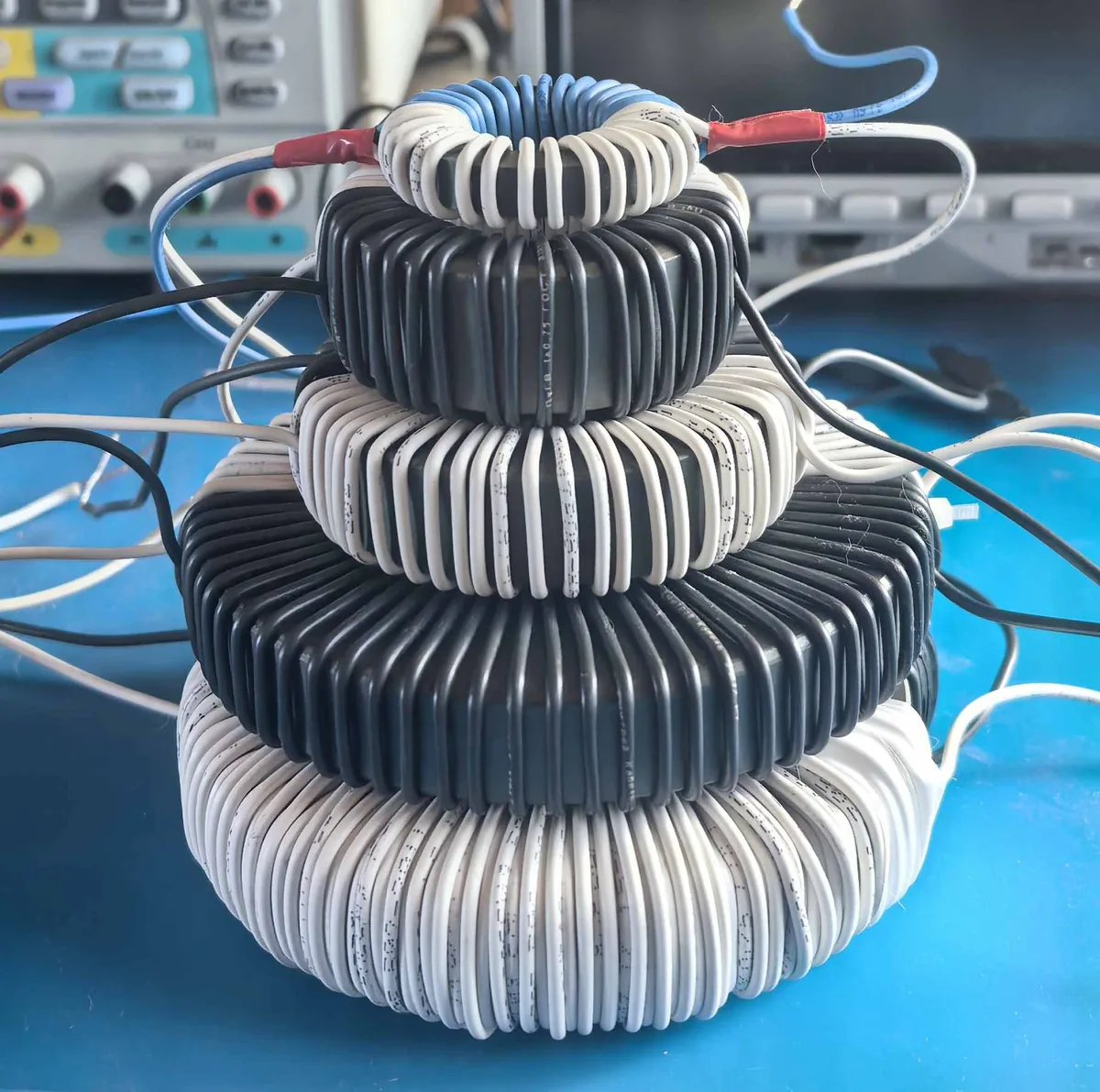

Рис. 3. Катушки установки из исходных материалов проекта. (Нажмите для увеличения)
5. Обработка данных
Частота оценивается как обратная величина среднего периода между последовательными переходами сигнала через ноль. Ожидаемая зависимость задаётся резонансной формулой:
Из неё следует: рост ёмкости C должен давать уменьшение f. Наблюдение сопоставляется с этим предсказанием, а расхождение становится предметом интерпретации.
6. Результаты
| Серия | Внешняя ёмкость | Ожидаемое Δf | Наблюдаемое Δf | Расхождение |
|---|---|---|---|---|
| A → B | малая → средняя | заметное ↓ | ≈ 0 | существенное |
| B → C | средняя → большая | заметное ↓ | малое ↓ | частичное |
Значения приведены для иллюстрации структуры протокола; точные числа — в исходных данных.
7. Интерпретация
Расхождение не интерпретируется как «нарушение физики». Рассматриваются проверяемые объяснения:
- Паразитная ёмкость обмотки может доминировать над внешней, из-за чего суммарная ёмкость меняется слабо.
- Изменение индуктивности при переключении ёмкости может компенсировать сдвиг частоты.
- Артефакт измерения — неверная интерпретация периода или наложения гармоник.
8. Ограничения
- Серии выполнены на одной установке; воспроизводимость на других стендах не проверена.
- Значения в таблицах — иллюстративные, точные данные требуют независимой проверки.
- Не измерялась паразитная ёмкость и индуктивность отдельно — это следующий шаг.
9. Следующая проверка
- Измерить паразитную ёмкость катушки отдельным методом.
- Повторить серии с контролем индуктивности (зазор, насыщение).
- Автоматизировать съём через «Архимед» для накопления статистики.
